介绍主轴增速器增速原理

摘要:很多人都问主轴增速器的原理是什么,在此为大家简单介绍下主轴增速器的工作原理。在介绍增速器的原理前我们必须先了解行星齿轮的原理(二者相同)。





行星齿轮原理:行星齿轮由太阳齿轮、行星齿轮、齿圈、行星架组成。这里介绍行星齿轮的2种增速原理,第一种:齿圈固定,行星架主动,太阳轮被动,转向相同;第二种齿圈主动,行星架固定,太阳轮从动,转向相反(如下图),由图我们就能很容易理解增速原理。

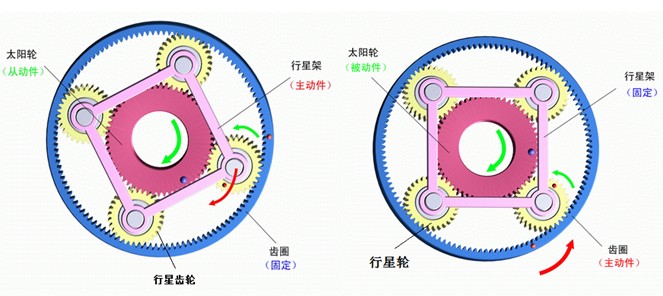

                        行星齿轮增速原理图(图片来自网络)

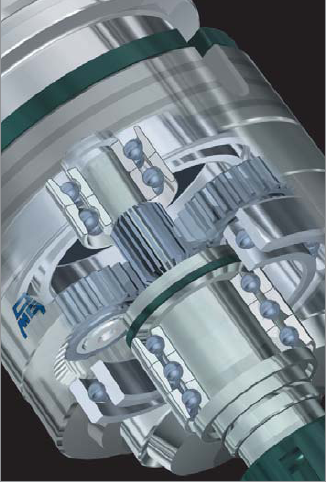

主轴增速器原理:机床主轴动力传递至主轴增速器,经由主轴增速器内部行星齿轮以达到增速效果,最后从输出端输出。这里请参考第二种行星齿轮增速原理。

说明:主轴增速器锥柄为主动件,输出端为被动件。

用途:主要用于大、重型机床及模具加工、雕刻等行业,由于此类机床转速不高等原因,有时难以满足加工需要,通过主轴增速器可以现实自动换刀,可成倍提高加工效率。
