数控转台
来源: 本站   发布时间: 2012-10-08 09:53   14989 次浏览   大小:  16px  14px  12px
主要用于扩展加工中心等机床性能,使原有的3轴数控机床扩展为4轴或5轴机床,可大大提高了加工效率。适用于军事、汽车、航天、航空、模具、航海、能源等行业。

目录

概述

原理

分类

区别

总结



概述:

数控转台是构成多坐标联动加工中心的回转、倾斜坐标的重要基础部件,同时也是数控机床扩大工艺范围和提高加工性能的关键部件,可以实现分度运动和连续运动、主要用于数控加工中心机床。



原理

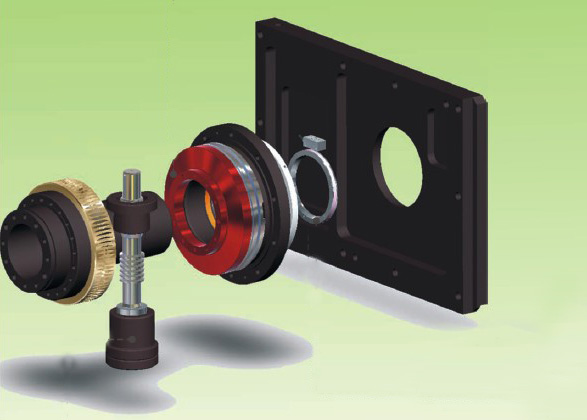

数控转台的运动是由伺服电机驱动,经齿轮减速后带动涡轮蜗杆副使工作台转动。为消除反向间隙和传动间隙,通过调整偏心环来消除齿轮啮合侧隙。一侧齿轮与蜗杆靠楔形拉紧圆柱销来连接,这种连接方式能消除轴与套的配合间隙。蜗轮蜗杆常采用双螺距渐厚蜗杆,通过移动蜗杆的轴向位置调整间隙。这种蜗杆的左右两侧面具有不同的螺距,因此蜗杆齿厚从头到尾逐渐增厚。但由于同一侧的螺距是相同的,所以仍然可以保持正常的啮合。蜗杆偏心轴套调整中心矩来达到消除蜗杆副间隙的目的。

当转台工作台静止时,必须处于锁紧状态,目前锁紧方式有二种:鼠牙盘锁紧,只用于中、小型数控转台上,锁紧力小。液压锁紧,由一只环形液压缸压紧离合片夹紧工作台。特点就是锁紧力大,用于大型数控转台上。数控转台设有零点,当它做返回零点运动时,首先由安装在蜗轮上的撞块碰撞限位开关,使转台减速,在通过感应块和无触点开关,是转台准确地停在零点位置。

转台可由光栅进行读书控制,进行任意角度的回转和分度。光栅在圆周上有21600条刻线,通过6倍频电路,使刻度分辨能力达到10″(普通精度光栅尺),因此转台分度精度可以达到10″。




分类:

按传动方式分:机械传动转台和力矩电机转台



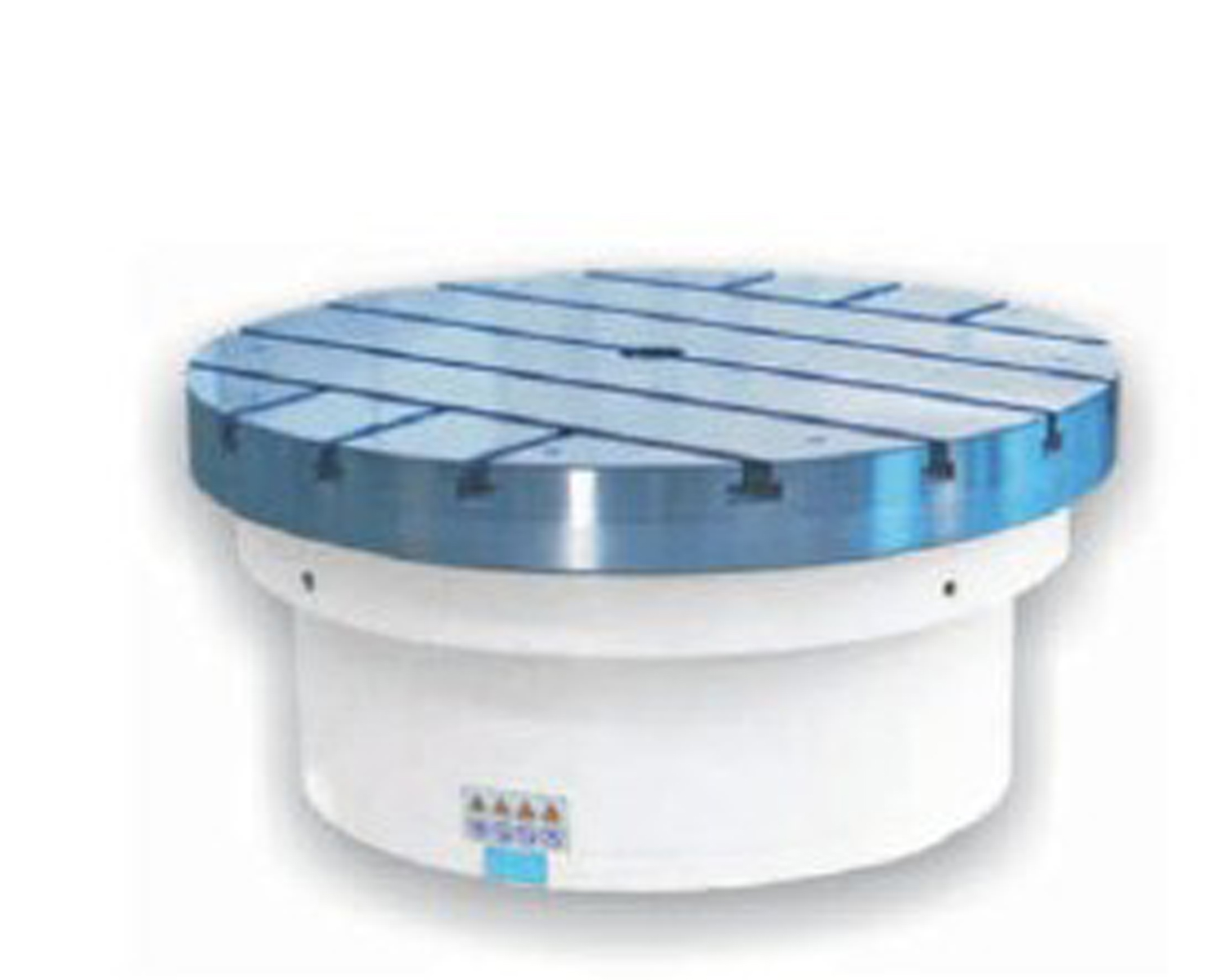

          机械传动                                                   力矩电机



按工作方式分为:立卧二用转台、手动倾斜式、数控倾斜式、数控多轴式可倾斜转台、EDM(放电加工)用




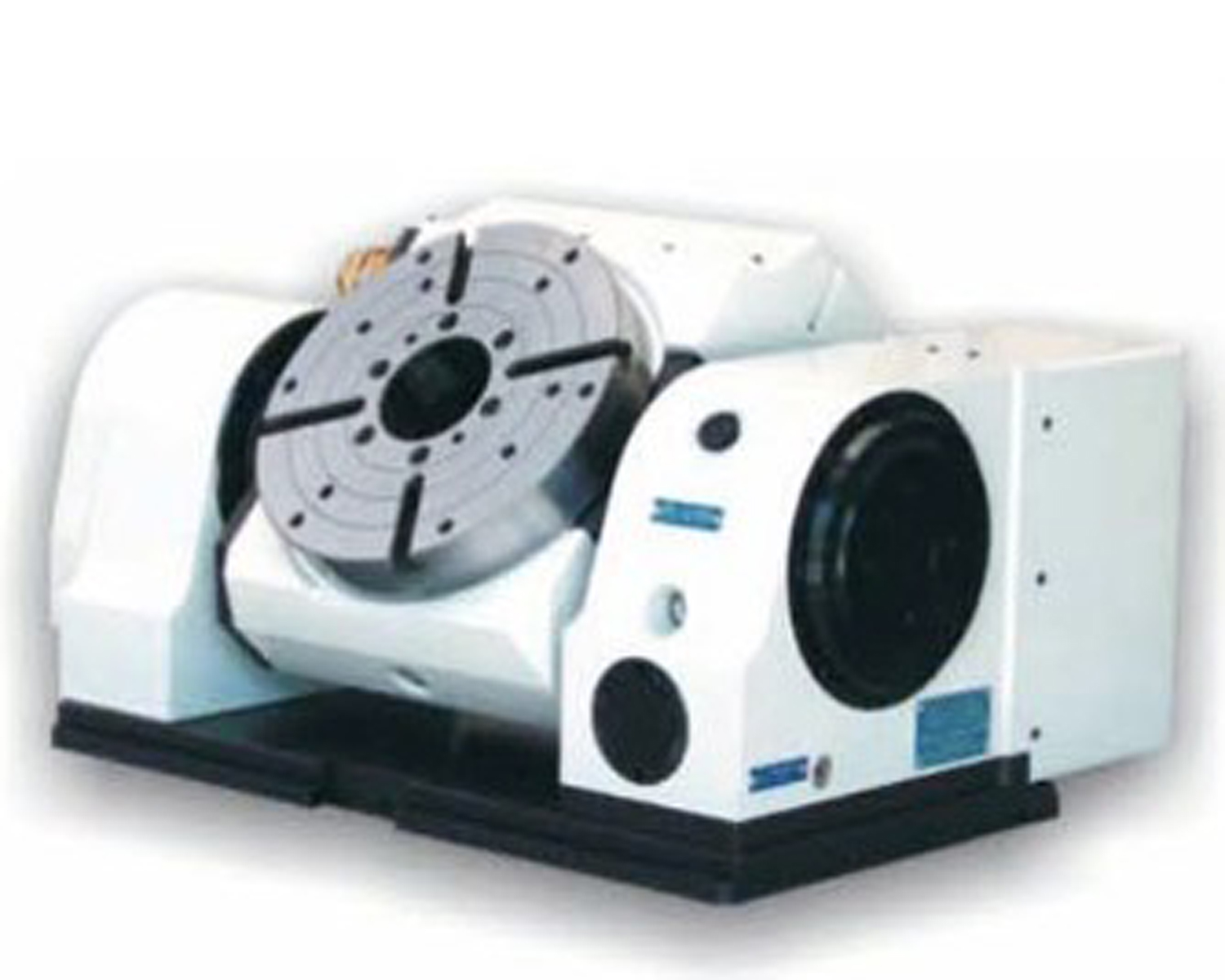

            立卧二用                                                     手动倾斜式




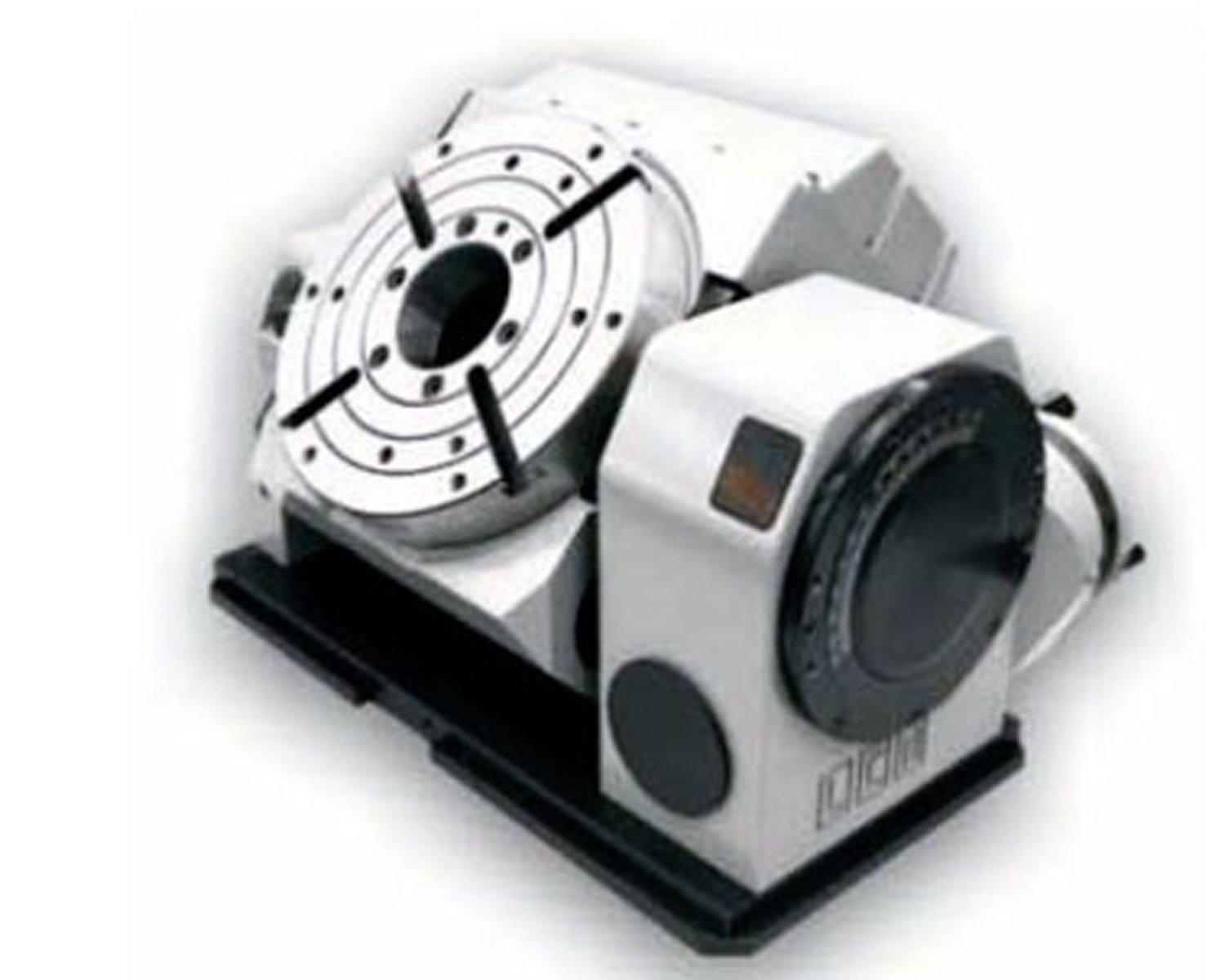

                                                  数控倾斜式




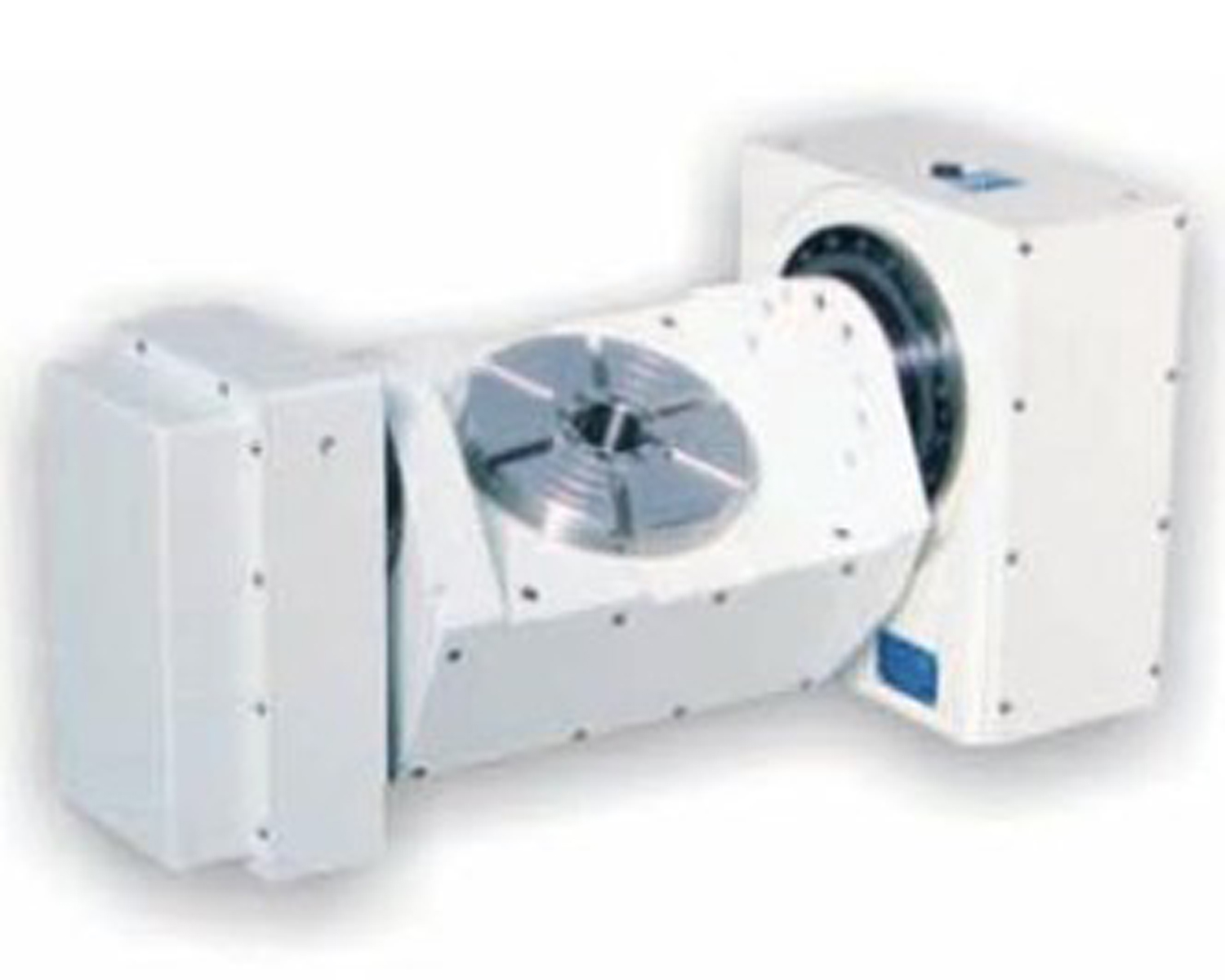

      EDM(放电加工)                                          数控多轴式可倾斜转台



区别(与分度盘)

数控分度盘:只能实现固定角度分度,通过齿盘分度,不能与机床操作系统实现插补功能,无编码器,一般1°、5°一分,承重小,内部结构相对简单。

数控转台:能与机床操作系统实现插补功能,也可分度,最小转动精度0.001°,有(高精度)编码器,通过汽压或液压夹紧,夹紧力大。



总结 :

数控转台是由于现阶段机械加工的难度、精度、产量等要求越来越高发展而来。要用于扩展加工中心等机床性能,使原有的3轴数控机床扩展为4轴或5轴机床,可大大提高了加工效率。适用于军事、汽车、航天、航空、模具、航海、能源等行业。
