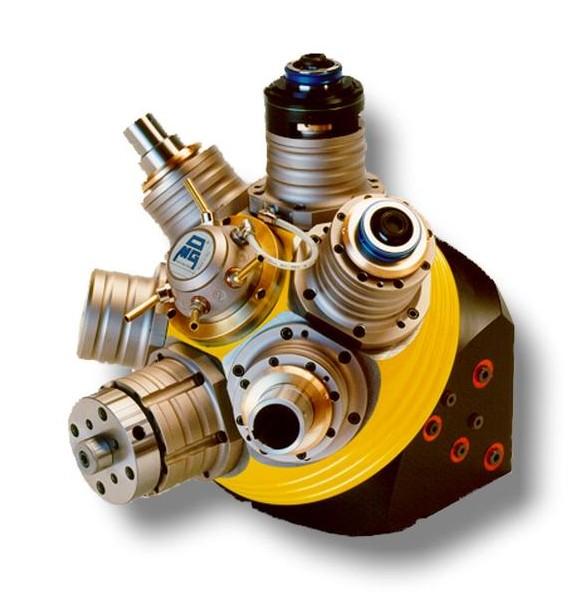

转塔头
来源: 本站   发布时间: 2012-09-27 08:55   4182 次浏览   大小:  16px  14px  12px

转塔头可以直接安装到机床主轴上,或拥有单独的驱动,安装到单轴或多轴运动的滑板上。目前HT转塔有四种规格,均可以安装多轴头,角度头和增速器,以获得更强的应用效果。
全系列采用端面齿盘定位系统,提供高精度,高重复定位精度,在铣削和精镗孔时效果突出。



原理:齿轮驱动,输出主轴转位由液压油控制齿盘的夹紧、放松来完成主轴快速转位。输出端可以安装二至八个并可具有中心内冷功能的主轴(主轴可跟据加工需要进行更换),转塔头能够执行钻孔、攻丝、镗孔、铣削。



特点:

1.主轴采用精密轴承;
2.输出端可以采用不同的刀具连接方式 (HSK, Komet, DIN55058, etc.);
3.主轴可以由机床直接驱动;
4.齿盘由液压机构锁紧和放松;
5.转塔头换位和主轴旋转由同一个电机完成;
6.转塔头可双向旋转,以提高换刀速度;
7.各输出轴独立冷却;
8.可中心内冷;
9.长效润滑脂或油气润滑;
10.转塔头气压密封;
11.转塔头和控制器间只有一个连接器用于数据交换;



用途:产品的设计是针对日益增长的机床柔性化需求。要用于多功能车床或专用机床等,一般较多应用于加工曲轴类等细长类工件且需要完成多道工序的零件。

注:本站有转塔头加工视频(点击跳转)。



以上资料为上海裕伟机电有限公司原创。

转载请注明来自本站,谢谢!
