角度头又称直角头,横铣头等属于机床附件,可以把其归属于刀具类产品。机床上安装角度头后刀具输出方向与主轴输出方向成指定的角度(一般为90°),目前广泛应用于机械制造、航空航天、汽车、铁路、能源、模具、船舶等领域。可以扩展机床加工范围,减少工件工装次数或加工其他难以加工的部位,如工件内腔面。主要用于立卧式加工中心、龙门、镗铣床等机床上,且可以装在刀库中,并与机床主轴之间实现自动换刀。


分类

*直角头:输出方向与机床主轴输出方向成90°角,用于工件的侧面加工。此类型分双输出型、偏置输出型、中心内冷输出型等,如下图。


                      直角型 (图一)                               双输出型(图二)                           偏置型(图三)

* 万向头:即可调角度型,一般可调角度在在0°一 90°或±90°,角度必须通过手动调节非自动,用于加工工件特定角度面,加工范围广(如图四)。


           万向头(图四)                       固定角度型(图五)                            非标订制型(图六)

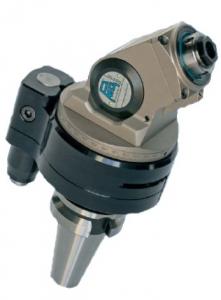

* 固定角度头此类型输出与机床主轴成特定的角度,角度由客户指定,用于加工大批量、特定角度面工件。此类型也可由万向头代替(如图五)。

* 非标定制型根据客户工件加工特殊性而设计制造的角度头,主要用于大批量特殊工件和军工及能源等领域(如图六)。

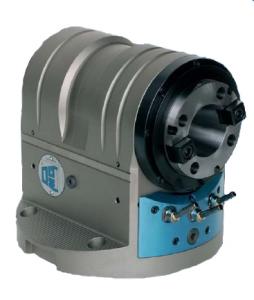

* 法兰连接型由法兰盘及驱动刀柄与机床主轴相连接,可以提供大扭矩输出,主要用于重切削加工,加工精度高(如图七)。

                                               法兰连接型(图七)


* 大型附件铣头主要用于龙门加工中心及落地镗铣床上,主要有5轴联动头、C轴自动分度头、延伸头、五面体加工双输出头等。附件头可以放在机床头库里由机床主轴自动抓取、存放,且装在刀库里的刀具可以通过立卧两用机械手换取到附件头主轴上,实现自动换刀(如下图)。

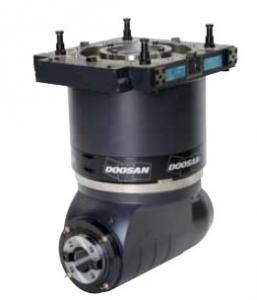

         自动分度头(图八)                                   延伸头(图九)                         五轴联动头(图十)

连接方式
与机床连接方式有BT、HSK、DIN69871(CAT)、DIN2080等。

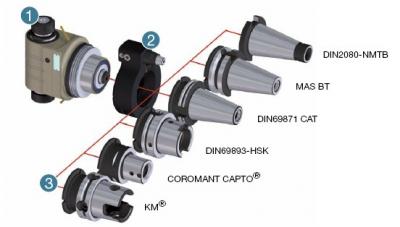

                                          角度头与机床的连接方式(图十一)

输出方式
弹簧筒夹(ER等)、侧固式、锥柄等,也可根据客户要求设计。

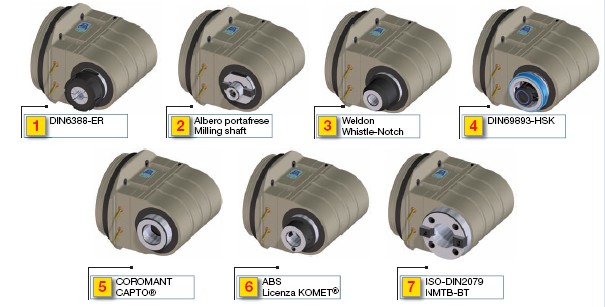

                                                 角度头输出方式(图十二)

选型
* 确定机床参数:机床类型、品牌、型号、主轴锥柄类型(国内市场以BT居多)、最高转速、功率、扭矩、是否自动换头、最大刀库承重量(针对自动换头)等。

* 确定工件加工工艺:工件材料、加工方式(钻孔、铣面等)等。

* 参数确定:根据机床及工件加工工艺确定角度头参数,如锥柄、转速、功率、扭矩、输出方式、最大夹持范围、重量、冷却方式、外形尺寸(确定是否干涉)。

安装
 标准产品安装相对简单,一般由供应商提供资料远程指导客户即可自行安装,特殊型号和大型附件头大多    由供应商现场指导安装;详情见本站。


以上资料根据由上海裕伟机电设备有限公司根据OMG角度头整理制作。
